ATtiny に書き込むための Arduino シールド

Electoric Work AVR Arduino

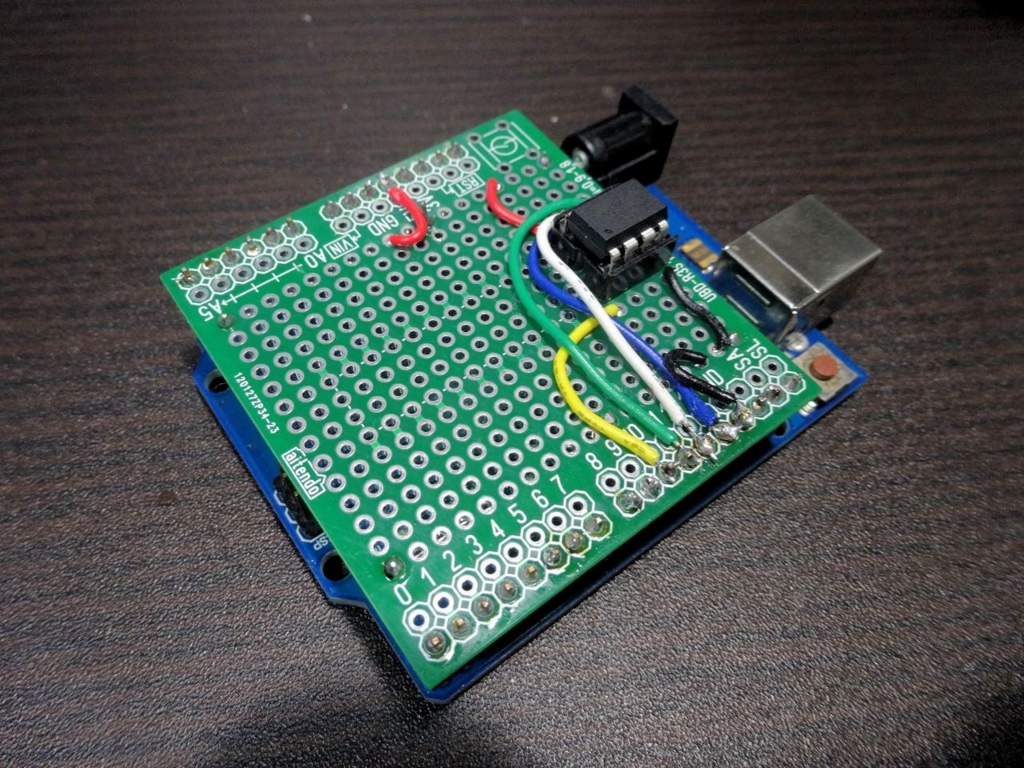

いちいちブレッドボードでつなぐのも大変なので、シールド的なものを作った。

f:id:amihs_tech:20150731192758j:plain

必要なもの

Arduinoシールド用基板
・ICソケット 8pin
・ピンヘッダ
・配線材

配線

Arduino [D13] <-[SCK]-> ATtiny85[pin7]
Arduino [D12] <-[MISO]-> ATtiny85[pin6]
Arduino [D11] <-[MOSI]-> ATtiny85[pin5]
Arduino [D10] <-[RESET]-> ATtiny85[pin1]

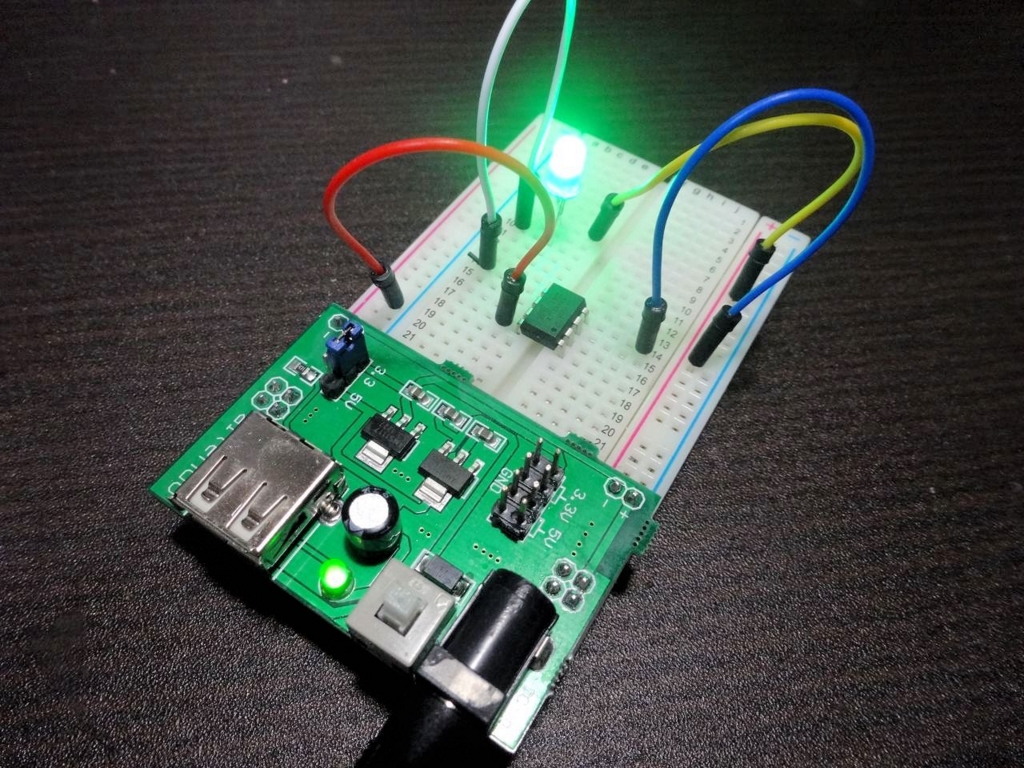

Arduino ISPで ATtiny85に書き込んでLチカ。
f:id:amihs_tech:20150731192810j:plain
